パルテムSZ工法


パルテムSZ工法は、マンホールを利用して既設管渠内にライナーを引き込み、空気と蒸気とでライナーを拡張・加熱して自立管を形成します。硬化したパイプは高い耐久性、耐薬品性を有し、レベル2地震動にも対応した優れた耐震性も有しています。パルテムSZ工法はΦ800mmまでの管路更生に適応し、これまでに800kmを超える施工を各地で行っています。

特徴

・高強度で優れた耐久性
『管きょ更生工法における設計・施工管理ガイドライン:(公社)日本下水道協会』に規定される自立管の耐荷性能、耐久性能を全て満足しています。

・地震時の地盤変動に追従する優れた耐震性能
『管きょ更生工法における設計・施工管理ガイドライン:(公社)日本下水道協会』に基づく耐震設計が可能です。
仙台市における、東日本大震災で被災した管路の調査結果でも、パルテムSZ 工法で施工した更生管には損傷や漏水は生じていないことが確認されています。

・優れた流下能力を発揮
パルテムSZ工法で施工した更生管の内面は、平滑で継ぎ目がなく、粗度係数を n=0.010 以下に確保することが可能です。
このため、既設管の内径が縮小しても流下能力が低下することはありません。

・安定した品質を確保

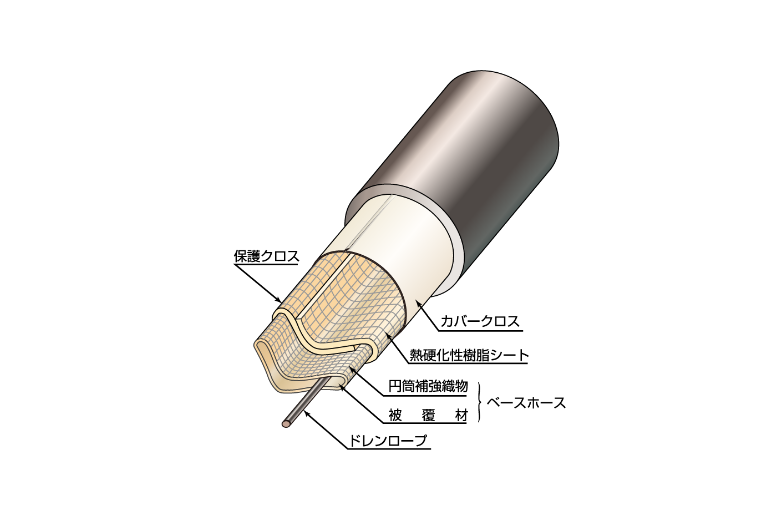

SZライナーは、厳しい品質管理のもとで製造され、現場では綿密な施工管理が行われますので、
均一で安定した品質を得ることができます。
なお、温度管理のためのセンサーをあらかじめSZライナーに取り付けてありますので、施工現場での温度管理が確実に行えます。

・ Ⅱ類資器材登録材料(JSWA 認定工場制度)
SZライナーは、(公社)日本下水道協会(JSWA)認定工場制度のⅡ類資器材登録材料であり、
曲げ試験以外のしゅん工時の試験が協議に基づき免除されます。

・二層構造管にも対応可能
SZライナーの厚さを薄くすることにより、経済的に管きょの更生を行うことができます。

用途

  • 管更生(下水道など)

仕様

項目 適用範囲
管種 鉄筋コンクリート管、コンクリート管、陶管、硬質塩化ビニル管
管径 φ150mm~800mm
施工延長 100m以下(標準、複数スパン施工可能)

※ 仕様については、品質向上のため、予告なしに仕様を変更する場合があります。
